Thermografietechnik
Radiometrisches Thermal Video System für
Vorbeugende Instandhaltung und Zustandsüberwachung. (Goratec
TVS-700)
 |
Die neue Mikrobolometer-Generation
liefert hochqualitative, hoch auflösende Wärmebilder
mit einer Auflösung von unter 0.08°C. |
 |
|
Klare und detaillierte Anzeige
der Wärmebilder auf dem integrierten hoch auflösenden
Farb-LCD-Monitor. |
|
Einfachste Messung und Analyse
mit 10 Messpunkten, scrollbarem Zoom und vordefinierten Emissionsfaktortabellen. |
|
|
Umfangreiche Einsatzmöglichkeiten
durch eine große Auswahl an Zusatzobjektiven und Zubehör
sowie digitale Schnittstelle für Echtzeitaufnahmen. |
 |

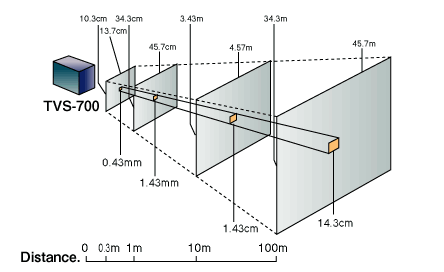

Entfernung
und Gesichtsfeld (FOV)-Größe:
Anwendungsbeispiele:
PPM |
Energieversorgung/Eisenbahn
Erkennung abnormaler Temperaturentwicklungen
an Übertragungselementen, schlechten Verbindungen, heißen
Isolatoren, Transformatoren, Verteilern, etc.
Industrieanlagen
Inspektion von Produktionslinien, Leckortung an Rohrsystemen,
Motorüberhitzungen lose/defekte Stromverbinder, abnormalen
Temperaturen in Raffinerien, Überwachung von Kohlelagern
etc. |
Forschung und Entwicklung |
Elektronik
Analyse von Wärmeverteilung und Design elektronischer
Komponenten und Produkte, Temperaturverteilung an Halbleitern,
LCD Inspektion, Plasma-Visualisierung, etc.
Automobilindustrie
Wärmedesign elektrischer Bauteile, Lüfter und Klimaanlage,
Abtauverhalten, etc., Wärmedesign und Kontrolle der Gussvorgänge,
Wärmeanalyse von Reifen und Bremsanlagen |
Qualitätssicherung
|
Gebäudethermographie/Bautechnik
Inspektion von Gebäude- oder Betonstrukturen, Kältebrücken,
Wasserschäden, Wärmeisolationen, etc.
Keramik/Komponenten
Qualitätskontrolle, Risserkennung, Kontrolle von Keramikisolatoren,
Untersuchung von Wärmeleiteigenschaften, Prüfen
von Heizelementen und Lampen
Metall/Maschinenbau
Wärmeanalyse und Kontrolle von Druckguss- und Spritzgussverfahren,
Wärmeanalyse von Schweißvorgängen
|
Spezifikationen:
| Temperaturbereich |
-20°C to 500°C (optional
up to 2000°C) |
| Temperaturauflösung |
< 0.08°C @ 30°C Black Body
(< 0.05°C mit Mittelwertbildung) |
| Bildrate |
30 Hz |
| Detektor |
320(H) x 240(V) ungekühlter Mikrobolometer |
| Spectralbereich |
8 µm bis 14 µm |
| Gesichtsfeld
(FOV ) |
26.0°(H) x 19.6°(V) |
| Räumliche
Auflösung |
1.4 mrad |
| Brennweite |
30 cm bis unendlich |
| A/D Umwandlung |
12 bit |
| Korrektur |
Emissionsfaktor / Reflexion, Umgebungstemperatur,
Drift-Korrektur, 2 Punkt Korrektur |
| Anzeige |
3.8" Farb-LCD Monitor, Farb-Sucher
(optional) |
| Bereichswahl |
Auto-Bereichswahl (Auto-Sens, Auto-Punkt),
Manuelle Bereichseinstellung |
| Bildverbesserung |
Mittelwertsbildung (Averaging) (2, 4,
8, 16) |
| Funktionen |
Multi-Punkttemperatur (10 Punkte), Galerie-Anzeige,
Isotherm, A-Scope, Zoom (x2, x4, scrollbar), Standbild, Max/Min
Temperatur, Batteriezustand, Emissionsfaktortabellen |
| Speicherung |
Compact Flash Card (180 Frames / 32MB)
Sprachspeicherung, Intervalspeicherung
Dateiformat: TIFF / BMP / IRI |
| Video Ausgang |
wählbar NTSC/PAL |
| Externe
Schnittstellen |
RS-232C, IEEE-1394 (optional) |
| Stromversorgung |
Batterie, AC100/240V, 50/60 Hz |
| Stromverbrauch |
12 W |
| Batterie |
1H oder länger |
| Arbeitstemperatur |
-10°C bis 40°C |
| Abmessungen
(mm) |
100 (H) x 126 (W) x 239 (D) nur Kamera |
| Gewicht |
1.8 Kg (mit Batterie) |
| Gehäuse-Schutzklasse |
IP54 |
